Pemutus litar miniatur DC digunakan untuk menukar dan mengasingkan litar arus terus dan, di mana produk dinilai dengan betul untuk aplikasi, memberikan perlindungan terhadap beban lampau dan litar pintas. Tidak seperti arus ulang alik, arus terus tidak secara semula jadi melalui sifar pada selang masa yang tetap. Oleh itu, mengganggu kerosakan DC memerlukan peranti yang direka bentuk dan dinilai untuk voltan DC yang berkaitan dan keadaan semasa.
The Pemutus Litar Miniatur 2 Tiang DC DZ47 C32 500Vdisenaraikan untuk pengagihan DC fotovoltaik dan aplikasi penyimpanan tenaga. Halaman produk menerangkan peranti padat yang menggabungkan pensuisan litar, pengasingan dan perlindungan magnet terma. Fungsi-fungsi ini boleh membantu memudahkan susunan peralatan perlindungan dalam kepungan pengedaran DC yang sesuai.
Perlindungan dan pengasingan mempunyai tujuan yang berbeza
Perlindungan beban lampau dan litar pintas bertindak balas terhadap keadaan semasa yang tidak normal dalam had operasi yang dinilai peranti. Pengasingan, sebaliknya, menyediakan cara mengasingkan litar untuk pemeriksaan atau penyelenggaraan. Pemutus tidak boleh dianggap sebagai bukti bahawa pemasangan selamat untuk berfungsi: sistem mesti ditutup dan disahkan mengikut prosedur keselamatan elektrik yang berkenaan.
2. Semak Penilaian Elektrik Penting
Penarafan elektrik harus disemak bersama dan bukannya secara individu. Peranti dengan arus nominal yang sesuai mungkin masih tidak sesuai jika penarafan voltan DC, keupayaan gangguan gangguan atau keadaan pemasangannya tidak sepadan dengan litar.
Nilai Semasa
Penamaan produk termasuk C32, menunjukkan penarafan semasa 32A. Sahkan papan nama rasmi dan ciri perjalanan terhadap beban litar sebenar dan keperluan konduktor.
Voltan DC Ternilai
Produk ini disenaraikan untuk 500V DC. Voltan sistem maksimum yang mungkin, termasuk keadaan pengendalian yang berkaitan, mesti kekal dalam had yang ditetapkan peranti.
Kapasiti Pecah
Penerangan produk menyenaraikan 6000A. Sahkan bahawa nilai ini ialah kapasiti pemutus litar pintas DC yang berkenaan pada voltan operasi yang dimaksudkan, bukan sekadar angka semasa am.
Piawaian dan Pensijilan
Halaman produk menyenaraikan IEC 60898-2 dan CE. Semak dokumentasi dan skop pensijilan yang berkaitan untuk pasaran dan pemasangan yang dimaksudkan.
Spesifikasi teknikal sepintas lalu
| item | Maklumat Produk |
|---|---|
| Model | DZ47-500V |
| Jenis Produk | Pemutus Litar Miniatur DC (DC MCB) |
| Konfigurasi Tiang | 2P, untuk kutub DC positif dan negatif seperti yang dinyatakan |
| Nilai Semasa | 32A jawatan; mengesahkan terhadap papan nama rasmi |
| Voltan Ternilai | 500V DC |
| Kapasiti Pecah | 6000A disenaraikan; mengesahkan penarafan DC dan keadaan ujian yang berkenaan |
| Kaedah Operasi | Tuas togol manual |
| Bahan Perumahan | Plastik kejuruteraan kalis api |
| Komponen Konduktif | Komponen pengalir kuprum |
| Melekap | Pemasangan rel DIN standard |
| Piawaian Tersenarai | IEC 60898-2, CE |
3. Mengapa Konfigurasi Dua Kutub Penting
Pemutus DC dua kutub direka untuk menukar atau memutuskan sambungan dua konduktor melalui mekanisme yang dipautkan. Dalam litar DC yang sesuai, ini boleh menyokong pengasingan terkoordinasi konduktor positif dan negatif. Susunan pendawaian yang tepat mesti mengikut tanda terminal pengeluar dan reka bentuk litar.
Mata untuk mengesahkan sebelum pendawaian
- Kenal pasti konduktor positif dan negatif dan periksa tanda kekutuban.
- Ikut gambarajah terminal dan mana-mana arah talian/beban yang ditentukan.
- Sahkan sama ada produk membenarkan susunan pendawaian yang dicadangkan untuk voltan DC yang dimaksudkan.
- Gunakan konduktor dan sambungan terminal yang sesuai untuk arus litar dan persekitaran pemasangan.
- Pastikan keperluan pengasingan dan perlindungan dipenuhi di seluruh sistem yang lengkap, bukan hanya pada satu komponen.
Konfigurasi kutub yang betul amat penting apabila reka bentuk litar memerlukan kedua-dua konduktor diputuskan. Pembinaan dua tiang peranti sahaja tidak menentukan kaedah pendawaian yang betul; polariti, pembumian sistem, dan arahan pengilang juga mesti dipertimbangkan.
4. Perincian Reka Bentuk dan Pemasangan
Ciri mekanikal mempengaruhi cara pemutus litar dipasang, diperiksa dan diselenggara di dalam kandang pengedaran. Maklumat produk yang dibekalkan menerangkan penunjuk status hadapan, tuil togol manual, perumah kalis api, komponen konduktif tembaga dan struktur pelekap rel DIN.
Petunjuk status yang boleh dilihat
Penunjuk hadapan boleh membantu kakitangan penyelenggaraan menyemak keadaan operasi peranti yang dipaparkan tanpa membuka penutup. Penunjuk harus ditafsirkan mengikut arahan pengilang dan tidak boleh menggantikan ujian elektrik apabila mengesahkan bahawa litar dinyahtenagakan.

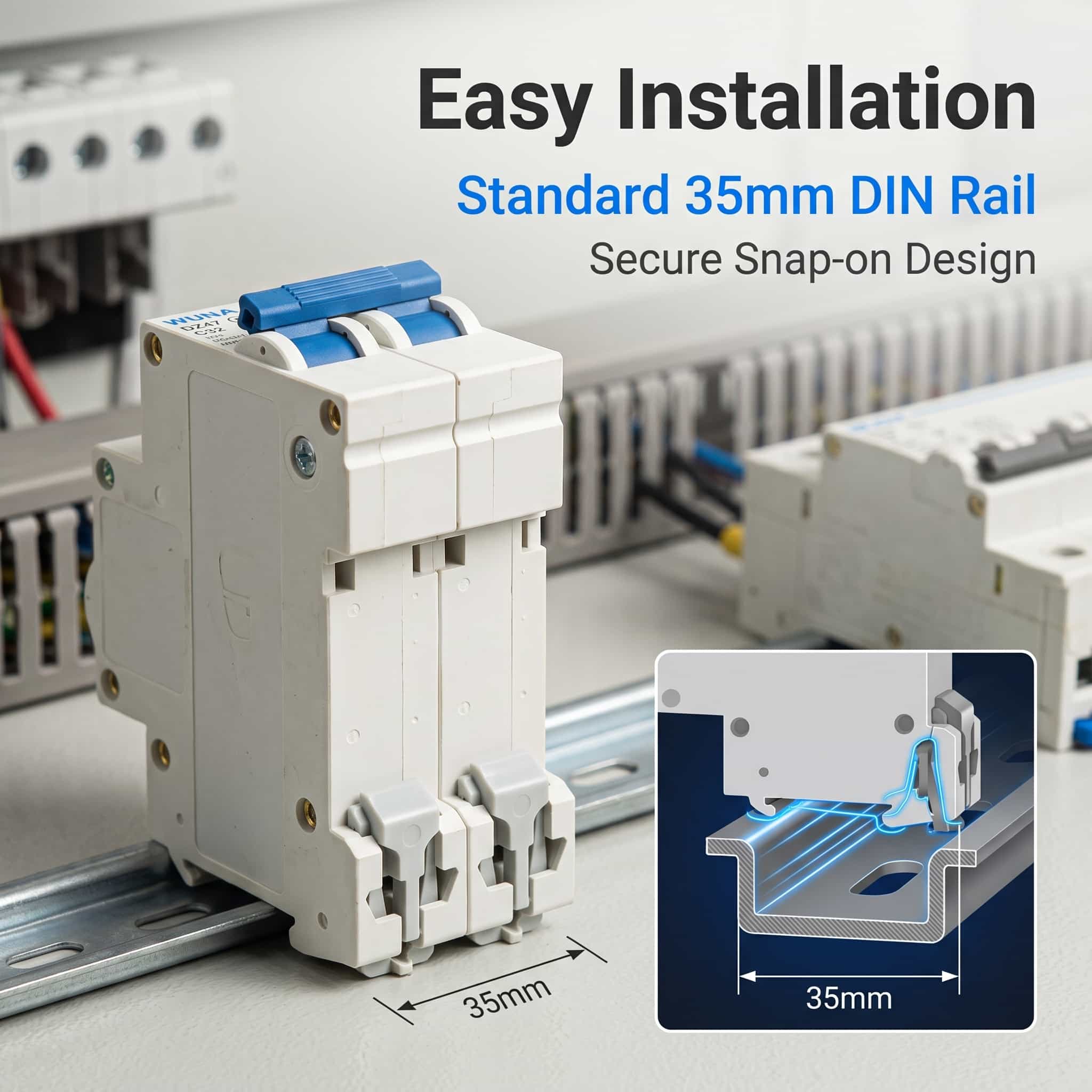

Pemasangan rel DIN
Pemasangan rel menyokong pemasangan tersusun di dalam papan pengedaran yang serasi dan kotak penggabung. Sebelum pemasangan, periksa keserasian rel, kelegaan kandang, akses terminal, penghalaan konduktor, dan tork pengetatan yang diperlukan. Jarak dan pengudaraan yang mencukupi hendaklah dikekalkan mengikut arahan peralatan dan piawaian elektrik yang berkenaan.
Perumahan dan komponen konduktif
Halaman produk mengenal pasti plastik kejuruteraan kalis api untuk perumahan dan komponen konduktif tembaga untuk penghantaran semasa. Penerangan bahan ialah butiran pemilihan yang berguna, tetapi pemasangan siap masih bergantung pada saiz konduktor yang betul, sambungan selamat, kesesuaian alam sekitar dan pematuhan dengan reka bentuk perlindungan sistem.
5. Aplikasi DC Biasa
Pemutus litar miniatur DC digunakan dalam pelbagai susunan pengagihan arus terus voltan rendah. Peranti khusus mesti dipadankan dengan ciri elektrik setiap litar dan tidak boleh dipilih pada nama aplikasi sahaja.
Pengagihan fotovoltaik
Dalam pemasangan fotovoltaik yang sesuai, pemutus DC boleh digunakan dalam peralatan pengedaran atau kotak penggabung di mana voltan, arus, tahap kerosakan dan susunan pendawaian berada dalam penilaian peranti. Pereka bentuk harus mengambil kira ciri elektrik tatasusunan PV dan sebarang keperluan yang berkenaan untuk pengasingan dan perlindungan arus lebih.
Peralatan penyimpanan tenaga
Sistem storan tenaga mungkin termasuk litar bateri, bahagian pengedaran DC dan sambungan kepada peralatan penukaran kuasa. Litar ini boleh mempunyai arus kerosakan prospektif dan keadaan operasi yang berbeza. Pemutus hanya boleh digunakan apabila penarafan DC dan ciri perlindungannya sesuai untuk litar tertentu.
Sistem pengedaran DC lain
Sesetengah litar kawalan dan pengedaran DC voltan rendah juga menggunakan pemutus litar kecil. Sebelum pemasangan, nilai voltan nominal dan maksimum, arus beban biasa, kapasiti konduktor, arus kerosakan, keadaan ambien, dan penyelarasan yang diperlukan dengan peranti pelindung hulu atau hiliran.
6. Senarai Semak Pemilihan Praktikal
Gunakan semakan berikut untuk mengatur perbincangan teknikal dengan pembekal atau pasukan reka bentuk elektrik sebelum mengesahkan peranti untuk projek.
- Tentukan voltan sistem:Catatkan voltan DC nominal dan maksimum, termasuk keadaan operasi yang berkaitan.
- Kira arus litar:Pertimbangkan beban berterusan, jangkaan keadaan operasi, penilaian konduktor dan sebarang keperluan penurunan nilai yang berkenaan.
- Semak keadaan kerosakan:Tentukan bakal arus litar pintas dan sahkan kapasiti pemutus DC terpakai pemutus.
- Sahkan susunan tiang:Semak kaedah pembumian, konfigurasi konduktor, kekutuban, dan keperluan pengasingan.
- Semak persekitaran pemasangan:Periksa ruang kepungan, keserasian rel DIN, suhu ambien, pengudaraan dan kebolehcapaian terminal.
- Sahkan dokumen teknikal:Minta lembaran data yang berkenaan, gambar rajah pendawaian, maklumat pensijilan dan arahan pemasangan.
- Menyelaraskan skim perlindungan:Sahkan keserasian dengan kabel, peralatan yang disambungkan dan peranti pelindung lain dalam sistem.
Proses pemilihan yang lengkap menganggap pemutus sebagai sebahagian daripada sistem elektrik yang lebih luas. Jika sebarang penilaian atau butiran pendawaian tidak jelas, dapatkan pengesahan bertulis daripada pengilang atau jurutera elektrik bertauliah sebelum pemasangan.
7. Soalan Lazim
1. Apakah maksud C32 dalam nama produk?
C32 secara amnya menunjukkan arus berkadar 32A dengan ciri perjalanan jenis C. Sahkan penandaan tepat dan lengkung perjalanan dalam lembaran data rasmi sebelum menggunakan pemutus pada litar.
2. Apakah yang ditunjukkan oleh penarafan 500V DC?
Ia mengenal pasti penarafan voltan DC yang ditentukan. Voltan operasi maksimum sistem mesti kekal dalam had yang dibenarkan pengeluar, dan kapasiti pecah yang berkenaan juga mesti disahkan pada voltan tersebut.
3. Mengapa memilih pemutus DC dua kutub?
Reka bentuk dua kutub boleh menukar atau memutuskan dua konduktor bersama-sama di mana susunan litar memerlukannya. Prosedur kekutuban, pendawaian, pembumian dan pengasingan yang betul kekal penting.
4. Bolehkah pemutus jenis ini digunakan dalam sistem PV solar?
Ia mungkin sesuai untuk litar PV DC apabila voltan sistem, arus operasi, arus kerosakan prospektif, susunan tiang dan keadaan pemasangan memenuhi spesifikasi peranti. Kesesuaian aplikasi perlu disahkan sebelum digunakan.
5. Apakah yang perlu diperiksa sebelum pemasangan rel DIN?
Semak keserasian rel, tanda terminal, saiz konduktor, tork pengetatan, kelegaan kandang, keadaan persekitaran dan arahan pemasangan pengeluar. Pemasangan dan pengesahan hendaklah dilakukan oleh kakitangan yang berkelayakan.
6. Dokumen manakah yang perlu disemak sebelum membuat pesanan?
Semak lembaran data teknikal, penilaian arus dan voltan, kapasiti putus DC, ciri perjalanan, gambar rajah pendawaian, sijil yang berkenaan dan arahan pemasangan. Jelaskan sebarang spesifikasi yang tidak konsisten atau tidak lengkap sebelum mengesahkan model.
Perlukan Butiran Teknikal untuk Projek Perlindungan DC Anda?
Kongsi voltan DC, arus undian, konfigurasi litar dan keperluan pemasangan anda untuk membantu mengesahkan sama ada peranti sepadan dengan aplikasi anda.
